混凝土輸送泵的使用原理主要基于液壓系統和機械傳動的協同作用，以下是詳細的工作原理：

一、基本組成

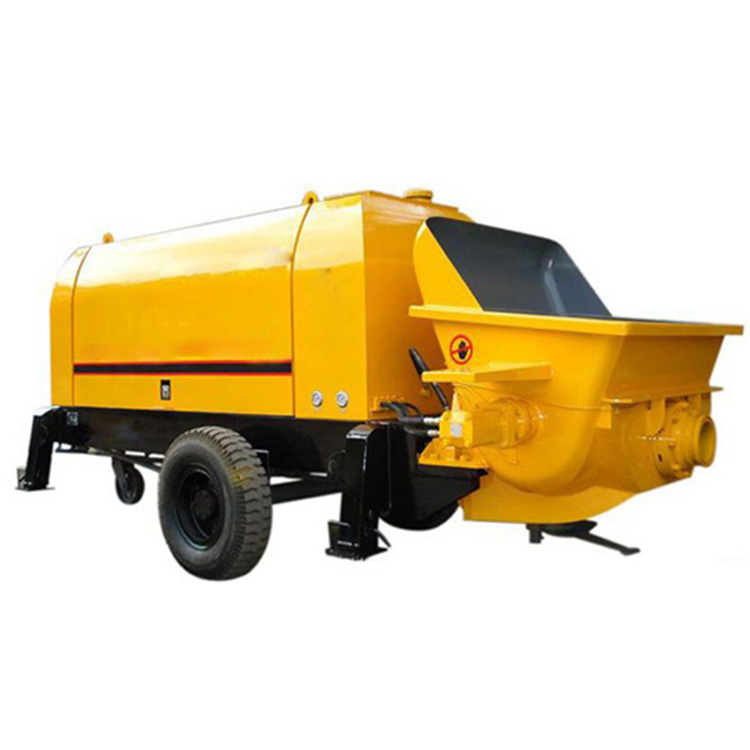

混凝土輸送泵主要由混凝土泵和輸送管道組成。根據類型，它可以分為拖式地泵、車載地泵以及可自動伸縮的天泵車等。這些設備都依賴于液壓系統來驅動活塞和推桿，從而實現混凝土的連續輸送。

二、工作原理

1. 液壓系統驅動：
   • 混凝土輸送泵的核心是液壓系統，由電動機帶動油泵產生壓力油，這些壓力油驅動油缸進行工作。
   • 油缸的活塞和推桿與混凝土輸送缸的活塞和推桿相連，通過液壓油的推動，使混凝土輸送缸的活塞進行往復運動。
2. 混凝土吸入與推送：
   • 當油缸的活塞向后退時，會在混凝土輸送缸內產生負壓，這個負壓將料斗內的混凝土吸入缸內。
   • 隨后，當活塞向前推時，它會將混凝土從缸內推出，并通過分配閥進入輸送管道。
3. 分配閥的作用：
   • 分配閥是混凝土輸送泵中的關鍵部件，它負責將混凝土從輸送缸分配到輸送管道中。
   • 分配閥通常設計為S型或類似結構，通過液壓擺閥油缸和電氣控制實現有序地左右擺動，與不同的輸送缸口連接。
4. 連續泵送：
   • 由于油缸的活塞不斷進行往復運動，混凝土輸送泵能夠?qū)崿F(xiàn)連續的泵送作業。
   • 在這個過程中，一個輸送缸在吸入混凝土?xí)r，另一個輸送缸則在推送混凝土，兩者交替進行，確?；炷凛斔偷倪B續性和穩定性。
5. 反泵操作：
   • 在某些情況下，如管道堵塞或需要調整混凝土位置時，混凝土輸送泵可以進行反泵操作。
   • 在反泵過程中，吸入行程的混凝土缸與分配閥連通，而處在推送行程的混凝土缸則與料斗連通，這樣可以將管路中的混凝土抽回料斗中。

三、性能特點

• 高效性：混凝土輸送泵能夠?qū)崿F(xiàn)快速的混凝土輸送，顯著提高施工效率。
• 適應性：適用于各種復雜的地質和施工環境，如高層建筑、隧道、橋梁等。
• 穩定性：通過液壓系統和機械傳動的協同作用，確保混凝土輸送的連續性和穩定性。
• 安全性：配備有完善的安全保護裝置和控制系統，確保操作過程中的安全性。

綜上所述，混凝土輸送泵的使用原理是基于液壓系統和機械傳動的協同作用，通過油缸的往復運動和分配閥的有序切換來實現混凝土的連續輸送。這種設備在現代建筑施工中發揮著重要作用，具有高效、適應性強、穩定可靠等優點。
