隨著礦用設備行業的不斷發展，絞車的生產技術也得到了相應的發展，耙礦絞車是絞車的一種，而且耙礦絞車也已被廣泛應用于工礦行業，保證了礦石搬運或填充工作。今天主要是講述耙礦絞車的減速裝置和主卷筒、副卷筒

耙礦絞車主要用于地下礦山的坑內或露天礦石搬運或填充工作，主要用于水平耙運，也可用于傾角不大的斜坡耙運，不能作為提升設備。司機可以在絞車旁操縱，也可以在離絞車數米以至數十米處用按鈕實行運距離操縱。耙礦絞車分為單卷筒、雙卷筒及三卷筒，工作方式是由纏繞在卷筒上的鋼絲繩牽引耙斗作往復運動來耙運物料。

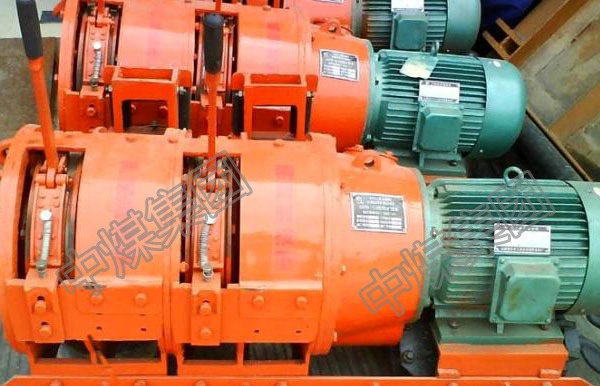

我們以DPJ系列耙礦絞車為例說明一下其構造。

結構

DPJ系列耙礦絞車主要由機座、減速裝置、主卷筒、副卷筒、操縱裝置、鋼絲繩導向裝置和電動機等組成。這些部件分別裝在殼體內外，殼體是一個具有較好剛性的部件、既起保護支撐作用，又承受全部載荷。它用螺栓固定在與基礎相連的二根滑道上。
雙筒絞車有一個主卷筒，一個副卷筒；三筒絞車一般有一個主卷筒，兩個副卷筒，也可以裝兩個主卷筒，一個副卷筒。每個卷筒都相應有一個操縱裝置和一個鋼絲繩導向裝置。

1、減速裝置

它是一個共軸心的二級圓柱齒輪減速器，第一級小齒輪裝在電機軸上，大齒輪裝在中間軸上，第二級小齒輪與中間軸為一體的軸齒輪，第二級大齒輪用花鍵裝在絞車主軸上，中間軸與第二級大齒輪均支持在裝于殼體的滾動軸上主軸為浮動結構，左端無支撐。

2、主卷筒、副卷筒

每個卷筒都帶有一個行星齒輪減速器，其太陽輪用花鍵串裝于主軸上，三個行星輪支撐在三星架上，三星架用平鍵與卷筒鏈接在一起。整個部件除太陽輪外，均通過滾動軸承支持在殼體上，所以主軸僅受扭矩，不承受彎曲載荷。主卷筒與副卷筒的區別是前者減速裝置比大，后者速比小，因此，主副卷筒轉速不同。
