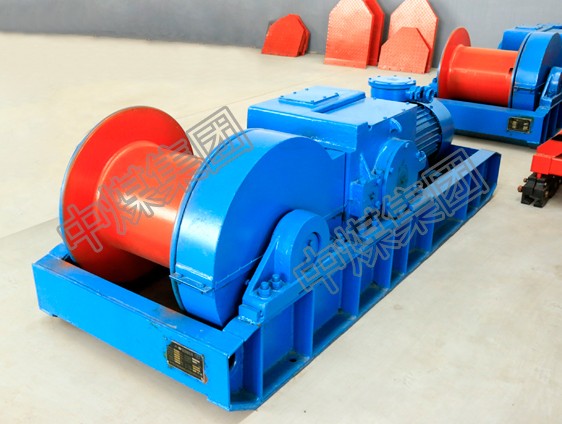

回柱絞車又稱慢速絞車，是供煤礦井下采煤工作面回柱放頂之用。由于它的高度較低重量又輕，特別適用于薄煤層和急傾斜煤層采煤工作面，以及各種采煤工作面回收沉入底板或被矸石壓埋的金屬支柱。

回柱絞車各部件的結構及其特征：

1） 電動機

絞車采用專用隔爆電動機、電動機為F級絕緣。

2） 減速機構

減速器采用一級圓弧蝸輪和一級齒輪傳動。在蝸輪傳動機構中蝸桿左端裝有調節環和 緊定螺釘?shù)攘慵?，右端裝有軸承蓋，擋蓋等零件，用來調節蝸輪軸向位置和軸承軸向間隙。JH-8型在擋蓋右側蝸輪軸上裝有內齒離合器，與內齒離合器相嚙合的徘徊齒輪，與蝸輪軸滑動配合，操縱手柄，撥叉撥動徘徊齒輪沿蝸輪軸左右滑動，達到與內齒離合器離合的目的。（JH-5無離合器）。

蝸輪箱體由箱蓋、箱底上下兩部分合成，右側下部有放油孔。

3） 過橋齒輪部件

過橋齒輪是為了適應絞車結構上的需要（加大卷筒軸和蝸輪軸的中心距）而設置的， 心軸固定在箱體中部。過橋齒輪軸心鉆油孔，外端加油塞，組成擠壓式油杯。

4） 卷筒部件

卷筒部件主要由主軸、卷筒、大齒輪、軸承座等組成。

大齒輪固定在卷筒上，卷筒安裝在卷筒主軸上的兩個滾動軸承上。主軸兩端用軸承支 座和齒輪箱壁支承。

卷筒上設有穿繩孔，將繩頭穿入后用繩卡和螺釘緊固。

5）底座

底座是用槽鋼及鋼板焊接，呈長條形，雪橇狀。卷筒部件、蝸輪減速機部件、電動機 等部件，自左至右分別裝在底座上形成一個整體。底座上焊有鋼環，以便絞車在井下安裝、固定及移動、拖運之用。
