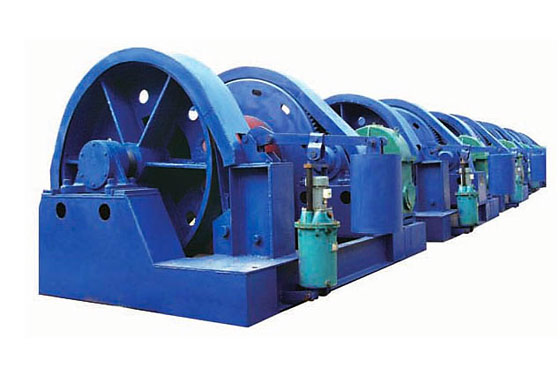

JZ 系列鑿井絞車不同于一般的絞車，具有提吊能力強、容繩量大、運轉平穩(wěn)等優(yōu)點。JZ 系列鑿井絞車主要用于煤礦、金屬礦、非金屬礦豎井的井筒掘進工程中懸吊吊盤、水泵、風筒，壓縮空氣筒、注漿管等掘進設備和張緊穩(wěn)繩，JZ 系列鑿井絞車也可作其它井下和地面起吊重物使用。根據型號分為：JZ-5/400鑿井絞車，JZ-10/600鑿井絞車，JZ-10/800鑿井絞車，JZ-16/800鑿井絞車，JZ-16/1000鑿井絞車，JZ-25/1300鑿井絞車，JZ-40/1300鑿井絞車，JZ-16/1300鑿井絞車九種型號。根據張拉力可以分為鑿井絞車一般常用的是5T或者10T的，JZ系列鑿井絞車是根據井筒掘進時懸吊設備的工作特點設計的。僅用于短期工作，而不宜用于吊重物長期運轉使用。JZ系列鑿井絞車有快慢兩種工作速度，在50%以上載荷情況下，只能用慢速進行工作，在50%以下載荷可用快、慢兩種速度工作。

本公司專業(yè)生產礦用提升裝置，礦用吊桶，鉤頭裝置，鑿井絞車，提升絞車，回柱絞車，調度絞車，歡迎選購！
主要技術參數：
型號 JZ-5/400
鋼絲繩最大靜張力50（KN）
卷筒容繩量400（m）
鋼絲繩速度  快速 6 （m/min）
            慢速 3 （m/min）
鋼絲繩直徑23 （mm）
功率（KW） 11
電壓（V）  380
